测量与配置
| 测量原理 | 压阻式；零点与量程温度补偿 |
|---|---|
| 系列可选量程 | 包括 −1 bar 起点及 0…0.1 至 0…1,000 bar 量程；按需选择额定范围 |
| 精度选项 | 0.5 / 0.25 / 0.1% FS，按配置 |
| 过程连接 | G¼ / G½ / ¼” NPT / ½” NPT / PT¼; DN50 / DN80 / DN100 |
| 过程介质 | 兼容液体，不含固体且不得冻结 |
具有参考资料的型号

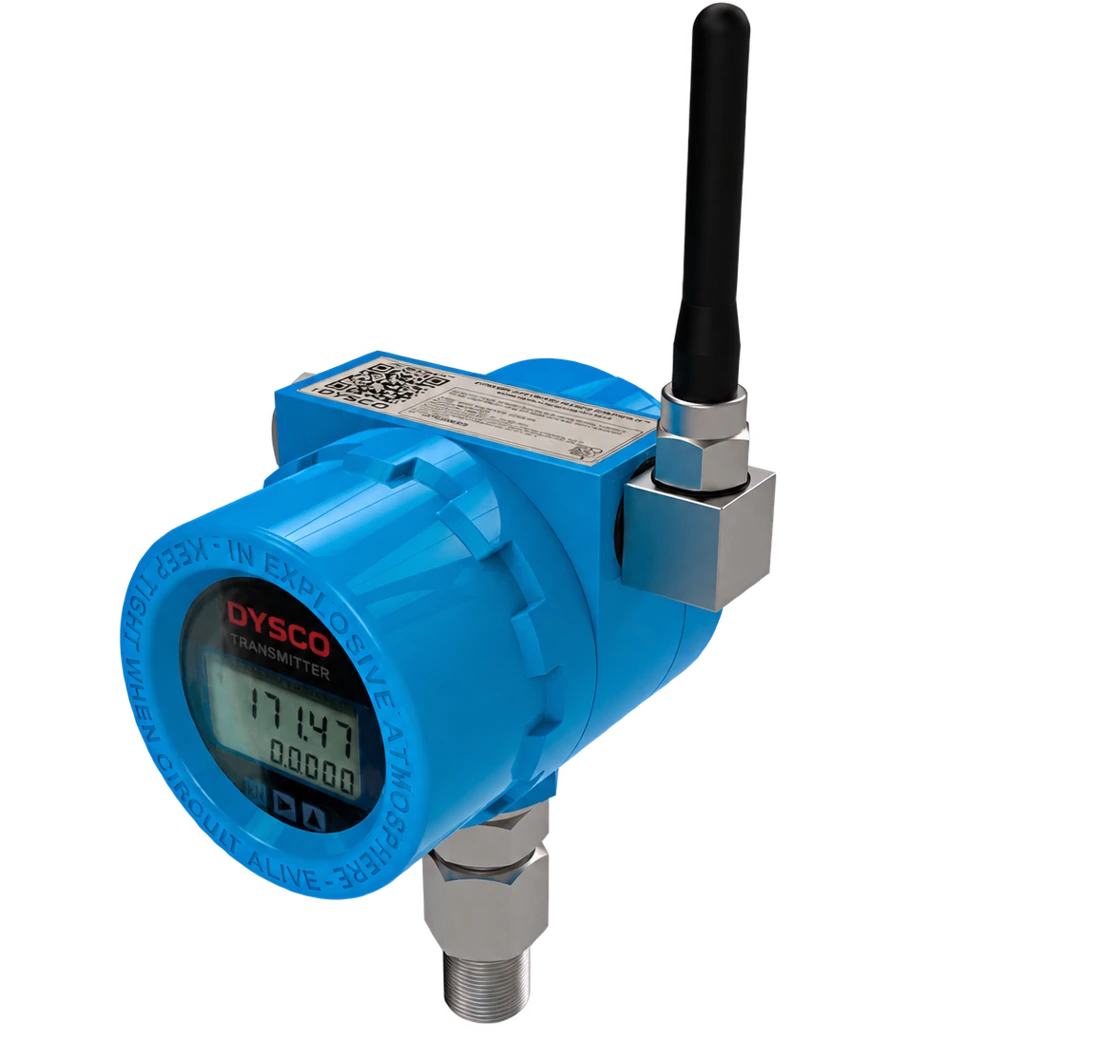

无线压力传感器
WI-PS-STD
WIRELESS PRESSURE SENSOR · STANDARD
压阻式压力传感器，可选 −1 bar 起点及 0…0.1 至 0…1,000 bar 量程；按配置提供 0.5 / 0.25 / 0.1% FS 精度。LCD、最高 5 km 无线距离及每 3–5 分钟发送数据时最长 12 个月电池续航；经 WI-MG-STD 网关接入 Modbus。
WI 系列：LCD、最高 5 km 无线距离及经 WI-MG-STD 的 Modbus。传感器及模块每 3–5 分钟发送数据时最长续航 12 个月；网关外部供电。
资料依据: DYSCO / 配置技术资料 · 网页版本 2026-10 · R3
技术规格
WI 系列：LCD、最高 5 km 无线距离及经 WI-MG-STD 的 Modbus。传感器及模块每 3–5 分钟发送数据时最长续航 12 个月；网关外部供电。
无线与通信
| 射频频率 | 430 MHz / 470 MHz，按型号选择 |
|---|---|
| 可选通信 | WSN；配备蜂窝模块的型号可使用 GPRS |
| 采集与发送配置 | 可配置；续航参考为每 3–5 分钟发送数据 |
| 调制 / 接入 | GFSK / CSMA/CA |
供电、材料与安装
| 供电 | 3.6 V 电池；续航取决于采样、发送及电池 |
|---|---|
| 工作温度 | −20 … +80 °C |
| 接液材料 | 不锈钢；需核实介质兼容性 |
| 外壳 | 铝合金 / IP67，按配置 |
| 电气入口 | M20×1.5 或 ½” NPT；对应型号可选 IP68 直出电缆 |
WI 系列共同规格
| 系列兼容性 | 全部 WI 设备兼容 WI-MG-STD 网关 |
|---|---|
| Modbus 接口 | 经 WI-MG-STD 提供 RS-485 / Modbus RTU；非传感器直接 Modbus 输出 |
| 无线覆盖 | 视距及链路条件适合时最高 5 km |
| 设计目标 | 设计目标符合 Class I, Division 2；核实设备标志及安装条件 |
| 本地显示 | LCD |
| 电池续航 | 每 3–5 分钟发送数据时最长 12 个月，取决于电池和使用条件 |
| 续航条件 | 续航参考条件为每 3–5 分钟发送数据；内部采样另行配置 |
工程说明
所列数值为产品系列选项，不能视为同一设备同时具备；订货时确认量程、连接、材料、供电及无线配置。
安装前卸压断电；预留维护隔离措施，避免强烈振动、淹水及强电磁干扰。
频段及无线使用应符合设备型号和安装地点法规。
尺寸与安装
正面 83 mm；含无线组件宽 115 mm；深 112 mm；Ø84 / Ø76 mm。 至连接端高 132 mm，不含天线高度。图示 M20×1.5，实际连接按选型确定。
所列数值为产品系列选项，不能视为同一设备同时具备；订货时确认量程、连接、材料、供电及无线配置。
CLOUDLOGGER SCADA 集成
全部 WI 传感器及模块兼容 WI-MG-STD。传感器 / I/O → 无线链路 → WI-MG-STD → RS-485 / Modbus RTU → PLC、RTU 或 cloudLOGGER SCADA。系列 Modbus 接口由网关提供。
cloudLOGGER SCADA ↗工业仪表服务 ↗通信与技术参考
Modbus RTU 实现在网关串行接口；无线频率及使用须符合安装国要求。若需 MQTT，应在集成层实现，不视为传感器原生协议。
设计目标符合 Class I, Division 2。设计声明不等同第三方认证；危险区域选型须核对设备标志、资料及安装条件。
ISO/IEC 20922 ↗Modbus ↗IECEx ↗技术常见问题
哪些技术信息适用于该设备？
页面区分具体型号资料与平台通用参考。所选型号的性能应根据配置及当前有效文件确认。
如何理解图纸中的尺寸？
正面 83 mm；含无线组件宽 115 mm；深 112 mm；Ø84 / Ø76 mm。 至连接端高 132 mm，不含天线高度。图示 M20×1.5，实际连接按选型确定。 所列数值为产品系列选项，不能视为同一设备同时具备；订货时确认量程、连接、材料、供电及无线配置。
选型前需确认哪些信息？
请提供变量或信号、运行条件、连接、供电、授权频段、距离及监控平台。具体量程和接口按所选设备确定。
如何与 cloudLOGGER SCADA 集成？
全部 WI 传感器及模块兼容 WI-MG-STD。传感器 / I/O → 无线链路 → WI-MG-STD → RS-485 / Modbus RTU → PLC、RTU 或 cloudLOGGER SCADA。系列 Modbus 接口由网关提供。

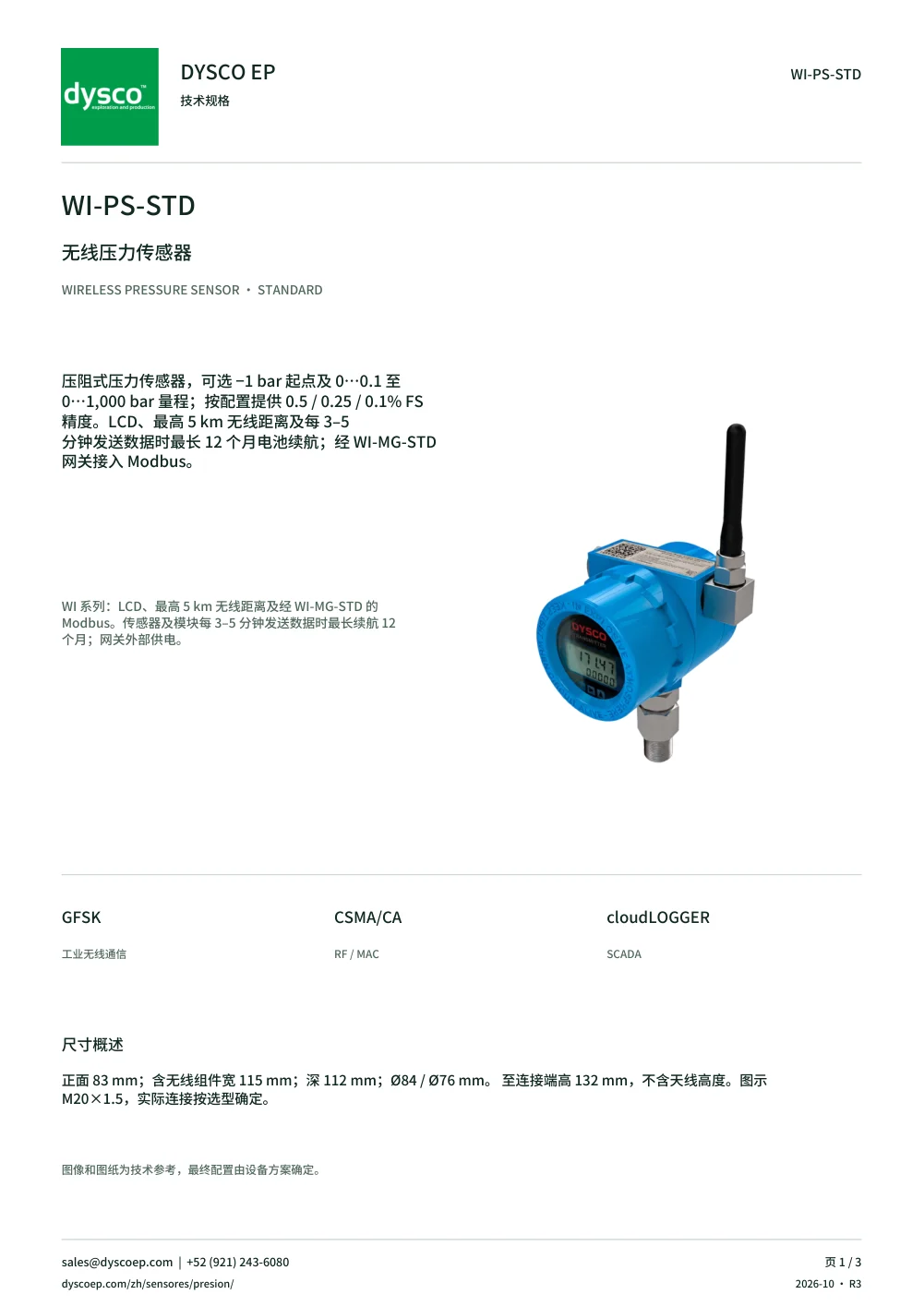

能否从本页生成技术数据表？
可以。预览和 PDF 在浏览器中使用与本页相同的技术数据生成，包括图像、规格、尺寸图、集成及联系方式。
危险区域安装前需核查什么？
设计目标符合 Class I, Division 2。设计声明不等同第三方认证；危险区域选型须核对设备标志、资料及安装条件。
