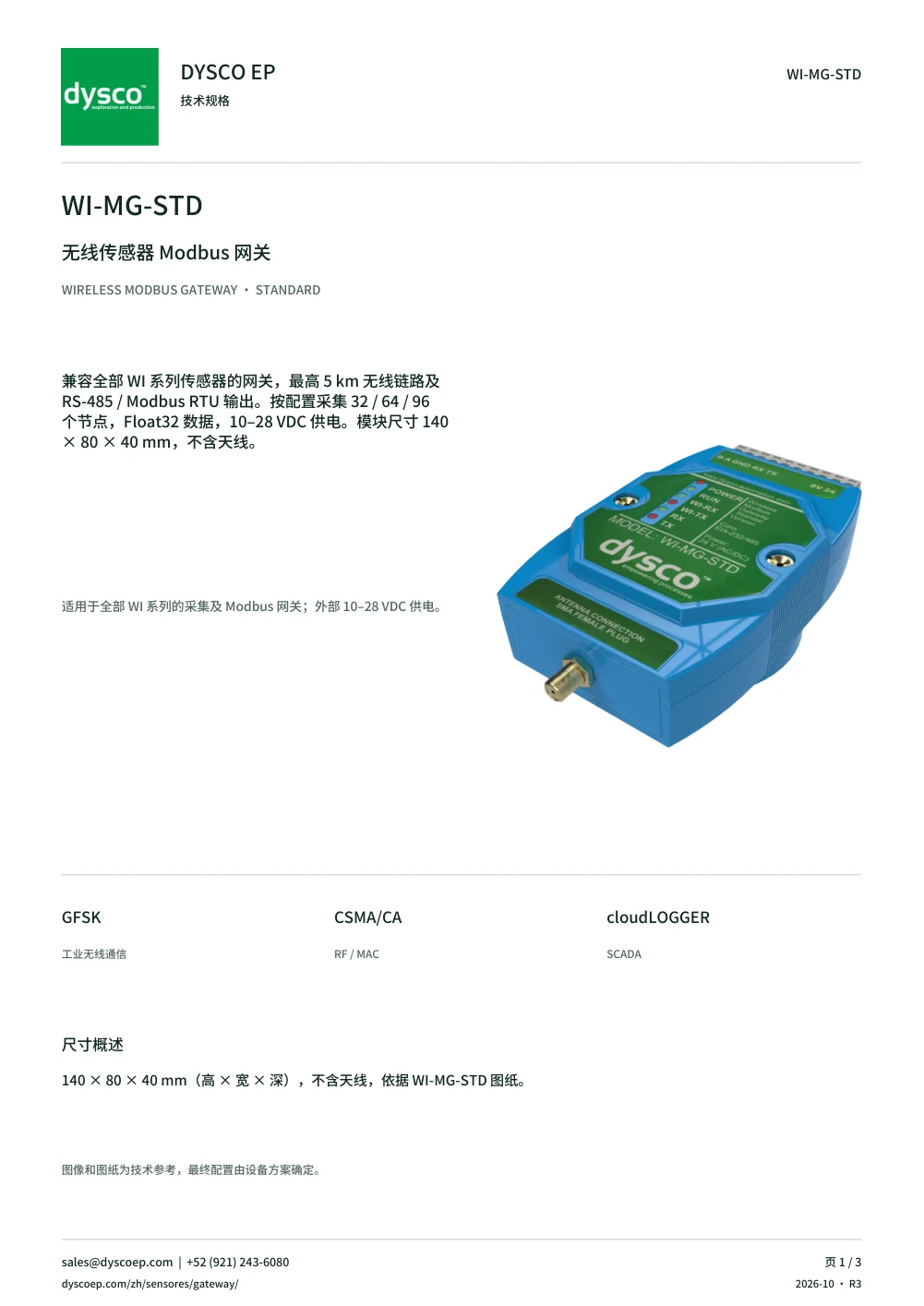

无线传感器 Modbus 网关
WIRELESS MODBUS GATEWAY · STANDARD
兼容全部 WI 系列传感器的网关，最高 5 km 无线链路及 RS-485 / Modbus RTU 输出。按配置采集 32 / 64 / 96 个节点，Float32 数据，10–28 VDC 供电。模块尺寸 140 × 80 × 40 mm，不含天线。
资料依据: DYSCO / 配置技术资料 · 网页版本 2026-10 · R3
适用于全部 WI 系列的采集及 Modbus 网关；外部 10–28 VDC 供电。
| 数据接口 | RS-485 |
|---|---|
| 协议 | Modbus RTU |
| 串口格式 | 8N1 |
| 资料所列波特率 | 出厂 115,200 bit/s；可配置 19,200 bit/s |
| 各型号容量 | 32 / 64 / 96 个传感器 |
| 数据格式 | 32 位 IEEE 754 浮点；每参数 2 个寄存器；字节顺序 1234 |
| 每个传感器的数据 | 2 参数 / 4 寄存器 / 8 字节 |
| 读取与配置 | 功能码 03：读取；功能码 06：写单寄存器 |
| CH0 映射起点 | 0x0009…0x000C；CHn 起点为 9 + 4n（协议地址） |
| 网络 | WSN |
|---|---|
| 射频频率 | 430–434.79 MHz |
| 频点 | 8 个可选频点，按配置 |
| 天线 | 按型号选内置或外置 |
| 供电 | 10–28 VDC |
|---|---|
| 工作温度 | −20 … +80 °C |
| 安装 | 35 mm DIN 导轨 |
| 不含天线尺寸 | 140 × 80 × 40 mm（高 × 宽 × 深） |
| 系列兼容性 | 全部 WI 设备兼容 WI-MG-STD 网关 |
|---|---|
| Modbus 接口 | RS-485 / Modbus RTU |
| 无线覆盖 | 视距及链路条件适合时最高 5 km |
| 设计目标 | 设计目标符合 Class I, Division 2；核实设备标志及安装条件 |
集成前核对驱动映射及偏移；CH0 协议地址从 9 开始，一基址驱动可能显示为 10。
诊断模式下第一参数变为信号强度；作为过程数据使用前须恢复正常模式。
频段及无线使用应符合设备型号和安装地点法规。
140 × 80 × 40 mm（高 × 宽 × 深），不含天线，依据 WI-MG-STD 图纸。
集成前核对驱动映射及偏移；CH0 协议地址从 9 开始，一基址驱动可能显示为 10。
全部 WI 传感器及模块兼容 WI-MG-STD。传感器 / I/O → 无线链路 → WI-MG-STD → RS-485 / Modbus RTU → PLC、RTU 或 cloudLOGGER SCADA。系列 Modbus 接口由网关提供。
cloudLOGGER SCADA ↗工业仪表服务 ↗Modbus RTU 实现在网关串行接口；无线频率及使用须符合安装国要求。若需 MQTT，应在集成层实现，不视为传感器原生协议。
设计目标符合 Class I, Division 2。设计声明不等同第三方认证；危险区域选型须核对设备标志、资料及安装条件。
ISO/IEC 20922 ↗Modbus ↗IECEx ↗页面区分具体型号资料与平台通用参考。所选型号的性能应根据配置及当前有效文件确认。
140 × 80 × 40 mm（高 × 宽 × 深），不含天线，依据 WI-MG-STD 图纸。 集成前核对驱动映射及偏移；CH0 协议地址从 9 开始，一基址驱动可能显示为 10。
请提供变量或信号、运行条件、连接、供电、授权频段、距离及监控平台。具体量程和接口按所选设备确定。
全部 WI 传感器及模块兼容 WI-MG-STD。传感器 / I/O → 无线链路 → WI-MG-STD → RS-485 / Modbus RTU → PLC、RTU 或 cloudLOGGER SCADA。系列 Modbus 接口由网关提供。
可以。预览和 PDF 在浏览器中使用与本页相同的技术数据生成，包括图像、规格、尺寸图、集成及联系方式。
设计目标符合 Class I, Division 2。设计声明不等同第三方认证；危险区域选型须核对设备标志、资料及安装条件。
