信号选型
| I/O 类型与通道 | 须按模块资料确认，不假定额定值 |
|---|---|
| 供电 | 须确认所选设备 |
| 网络与集成 | 核实网关兼容性及项目网络配置 |
产品类别 / 通用平台参考
无线输入输出模块
WI-IO-STD
WIRELESS INPUT/OUTPUT MODULE · STANDARD
无线输入输出模块，配 LCD，最高 5 km 链路及每 3–5 分钟发送数据时最长 12 个月电池续航。兼容 WI-MG-STD，通过网关接入 Modbus。底部设电线管或液密接头入口；信号类型及通道按配置。
WI 系列：LCD、最高 5 km 无线距离及经 WI-MG-STD 的 Modbus。传感器及模块每 3–5 分钟发送数据时最长续航 12 个月；网关外部供电。
资料依据: DYSCO / 配置技术资料 · 网页版本 2026-10 · R3
技术规格
WI 系列：LCD、最高 5 km 无线距离及经 WI-MG-STD 的 Modbus。传感器及模块每 3–5 分钟发送数据时最长续航 12 个月；网关外部供电。
WI 系列共同规格
| 系列兼容性 | 全部 WI 设备兼容 WI-MG-STD 网关 |
|---|---|
| Modbus 接口 | 经 WI-MG-STD 提供 RS-485 / Modbus RTU；非传感器直接 Modbus 输出 |
| 无线覆盖 | 视距及链路条件适合时最高 5 km |
| 设计目标 | 设计目标符合 Class I, Division 2；核实设备标志及安装条件 |
| 本地显示 | LCD |
| 电池续航 | 每 3–5 分钟发送数据时最长 12 个月，取决于电池和使用条件 |
| 续航条件 | 续航参考条件为每 3–5 分钟发送数据；内部采样另行配置 |
工程说明
信号类型、通道数及电气入口螺纹按订购配置确定。
频段及无线使用应符合设备型号和安装地点法规。
尺寸与安装
通用表头：正面 83 mm，含无线组件宽 115 mm，深 112 mm，本体高 90 mm，Ø84 / Ø76 mm。底部电线管 / 液密电气入口，不含压力传感元件或过程接头。
信号类型、通道数及电气入口螺纹按订购配置确定。
CLOUDLOGGER SCADA 集成
全部 WI 传感器及模块兼容 WI-MG-STD。传感器 / I/O → 无线链路 → WI-MG-STD → RS-485 / Modbus RTU → PLC、RTU 或 cloudLOGGER SCADA。系列 Modbus 接口由网关提供。
cloudLOGGER SCADA ↗工业仪表服务 ↗通信与技术参考
Modbus RTU 实现在网关串行接口；无线频率及使用须符合安装国要求。若需 MQTT，应在集成层实现，不视为传感器原生协议。
设计目标符合 Class I, Division 2。设计声明不等同第三方认证；危险区域选型须核对设备标志、资料及安装条件。
ISO/IEC 20922 ↗Modbus ↗IECEx ↗技术常见问题
哪些技术信息适用于该设备？
页面区分具体型号资料与平台通用参考。所选型号的性能应根据配置及当前有效文件确认。
如何理解图纸中的尺寸？
通用表头：正面 83 mm，含无线组件宽 115 mm，深 112 mm，本体高 90 mm，Ø84 / Ø76 mm。底部电线管 / 液密电气入口，不含压力传感元件或过程接头。 信号类型、通道数及电气入口螺纹按订购配置确定。
选型前需确认哪些信息？
请提供变量或信号、运行条件、连接、供电、授权频段、距离及监控平台。具体量程和接口按所选设备确定。
如何与 cloudLOGGER SCADA 集成？
全部 WI 传感器及模块兼容 WI-MG-STD。传感器 / I/O → 无线链路 → WI-MG-STD → RS-485 / Modbus RTU → PLC、RTU 或 cloudLOGGER SCADA。系列 Modbus 接口由网关提供。
能否从本页生成技术数据表？

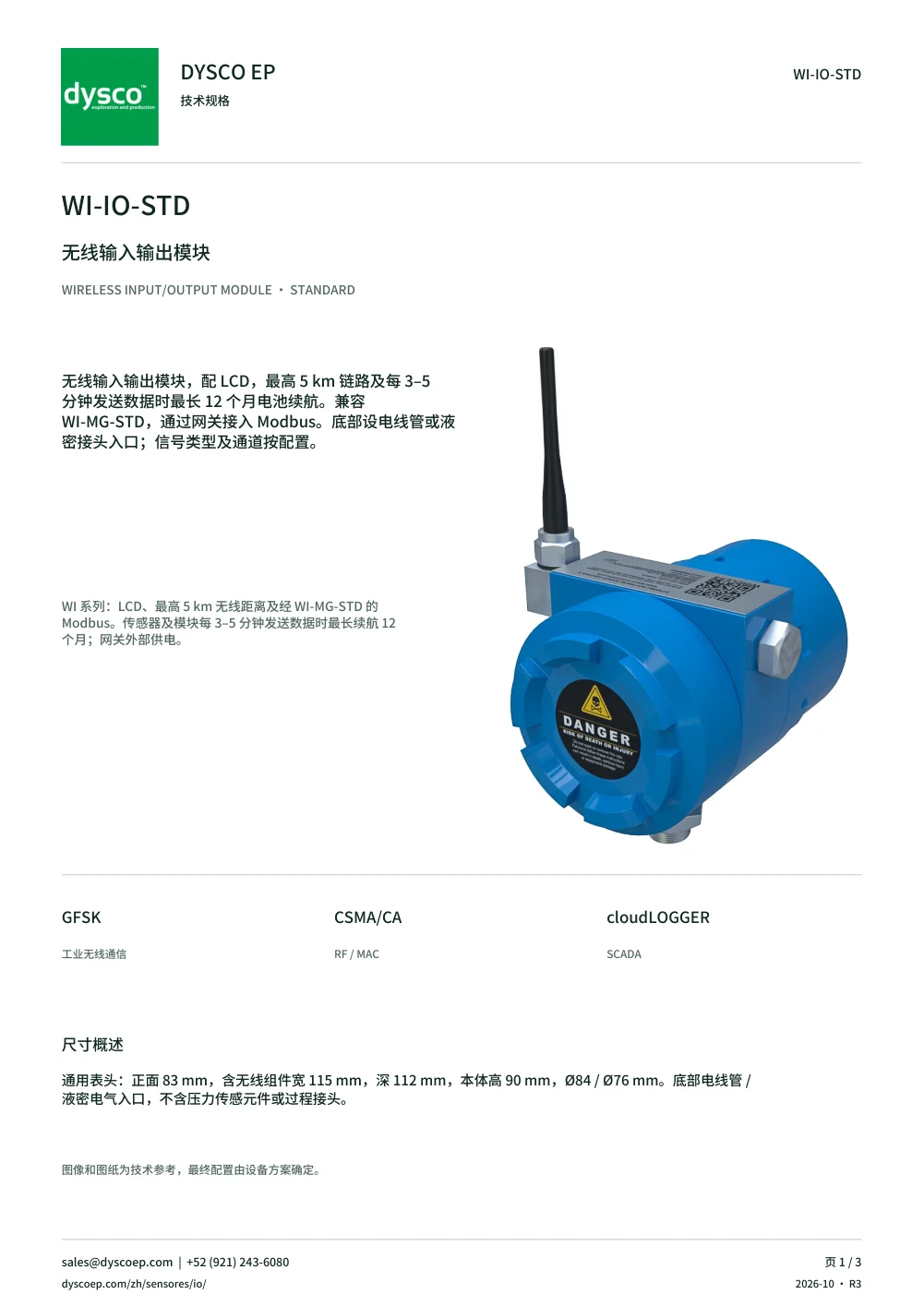

可以。预览和 PDF 在浏览器中使用与本页相同的技术数据生成，包括图像、规格、尺寸图、集成及联系方式。
危险区域安装前需核查什么？
设计目标符合 Class I, Division 2。设计声明不等同第三方认证；危险区域选型须核对设备标志、资料及安装条件。
