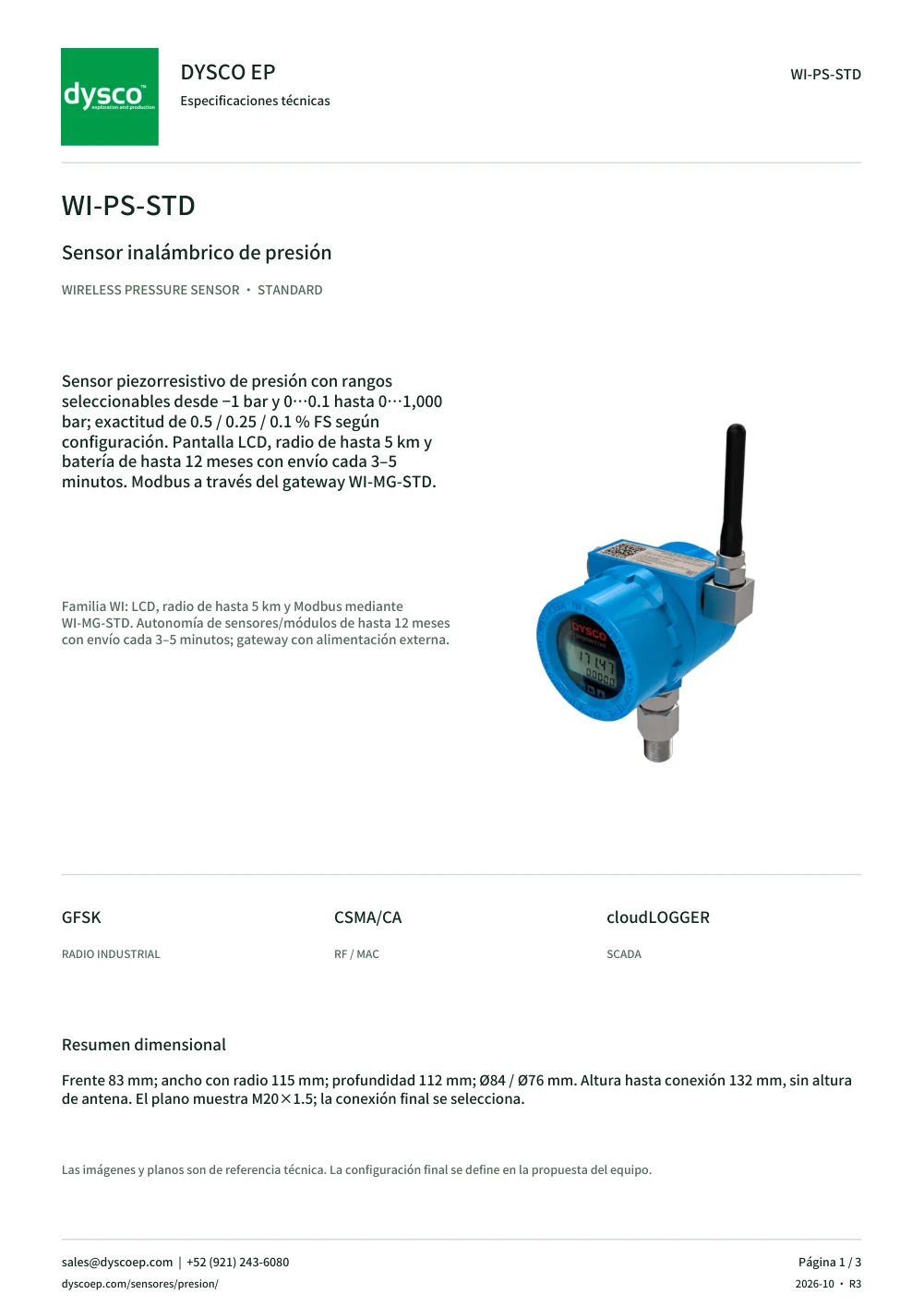

MODELO CON FICHA DE REFERENCIA
Sensor inalámbrico de presión
WIRELESS PRESSURE SENSOR · STANDARD
Sensor piezorresistivo de presión con rangos seleccionables desde −1 bar y 0…0.1 hasta 0…1,000 bar; exactitud de 0.5 / 0.25 / 0.1 % FS según configuración. Pantalla LCD, radio de hasta 5 km y batería de hasta 12 meses con envío cada 3–5 minutos. Modbus a través del gateway WI-MG-STD.
Base documental: DYSCO / documentación técnica de la configuración · Revisión web 2026-10 · R3
Familia WI: LCD, radio de hasta 5 km y Modbus mediante WI-MG-STD. Autonomía de sensores/módulos de hasta 12 meses con envío cada 3–5 minutos; gateway con alimentación externa.
| Principio de medición | Piezorresistivo; compensación de cero y span con temperatura |
|---|---|
| Rangos seleccionables de la familia | Desde −1 bar y rangos desde 0…0.1 hasta 0…1,000 bar; seleccionar intervalo nominal |
| Opciones de exactitud | 0.5 / 0.25 / 0.1 % FS, según configuración |
| Conexiones de proceso | G¼ / G½ / ¼” NPT / ½” NPT / PT¼; DN50 / DN80 / DN100 |
| Medio de proceso | Líquidos compatibles, sin sólidos ni congelación |
| Frecuencia RF | 430 MHz / 470 MHz, según variante |
|---|---|
| Comunicaciones disponibles | WSN; GPRS en variante equipada para red celular |
| Perfil de adquisición y envío | Configurable; referencia de autonomía con envío de datos cada 3–5 minutos |
| Modulación / acceso | GFSK / CSMA/CA |
| Alimentación | Batería de 3.6 V; autonomía dependiente de muestreo, transmisión y batería |
|---|---|
| Temperatura de operación | −20 … +80 °C |
| Partes mojadas | Acero inoxidable; verificar compatibilidad con el fluido |
| Envolvente | Aluminio / IP67 según configuración |
| Entrada eléctrica | M20×1.5 o ½” NPT; cable directo IP68 en la variante correspondiente |
| Compatibilidad de familia | Todos los equipos WI son compatibles con el gateway WI-MG-STD |
|---|---|
| Interfaz Modbus | RS-485 / Modbus RTU mediante gateway WI-MG-STD; no es salida Modbus directa del sensor |
| Cobertura inalámbrica | Hasta 5 km con línea de vista y condiciones de enlace adecuadas |
| Criterio de diseño | Diseñado para cumplir Clase I, División 2; verificar marcado de la unidad y condiciones de instalación |
| Indicación local | LCD |
| Autonomía de batería | Hasta 12 meses con envío de datos cada 3–5 minutos, según batería y condiciones de uso |
| Condición de autonomía | Referencia de autonomía: envío de datos cada 3–5 minutos. El muestreo interno se configura por separado |
Las cifras describen opciones de familia, no todas disponibles simultáneamente. Confirmar rango, conexión, materiales, alimentación y radio de la unidad solicitada.
Instalar sin presión ni energía. Prever aislamiento para mantenimiento; evitar vibración intensa, inundación y fuentes electromagnéticas fuertes.
La banda y el uso del radio deben corresponder a la variante y a la regulación del lugar de instalación.
Frente 83 mm; ancho con radio 115 mm; profundidad 112 mm; Ø84 / Ø76 mm. Altura hasta conexión 132 mm, sin altura de antena. El plano muestra M20×1.5; la conexión final se selecciona.
Las cifras describen opciones de familia, no todas disponibles simultáneamente. Confirmar rango, conexión, materiales, alimentación y radio de la unidad solicitada.
Todos los sensores y módulos WI son compatibles con WI-MG-STD. Sensor / I/O → enlace inalámbrico → WI-MG-STD → RS-485 / Modbus RTU → PLC, RTU o cloudLOGGER SCADA. El gateway proporciona la interfaz Modbus de la familia.
cloudLOGGER SCADA ↗Instrumentación industrial ↗Modbus RTU se implementa en la interfaz serial del gateway. La configuración de frecuencia y uso del radio se verifica para el país de instalación. La integración MQTT, si se requiere, se resuelve en la capa de integración y no se atribuye al sensor como protocolo nativo.
Diseñado para cumplir Clase I, División 2. Esta declaración de diseño no equivale a certificación de terceros; la selección de área clasificada se valida con marcado, documentación y condiciones de instalación de la unidad.
ISO/IEC 20922 ↗Modbus ↗IECEx ↗La página distingue los datos de la ficha del modelo de las referencias comunes de plataforma. Las prestaciones de la variante propuesta se confirman con su configuración y documentación vigente.
Frente 83 mm; ancho con radio 115 mm; profundidad 112 mm; Ø84 / Ø76 mm. Altura hasta conexión 132 mm, sin altura de antena. El plano muestra M20×1.5; la conexión final se selecciona. Las cifras describen opciones de familia, no todas disponibles simultáneamente. Confirmar rango, conexión, materiales, alimentación y radio de la unidad solicitada.
Indica variable o señal, condiciones de operación, conexión, alimentación, banda autorizada, distancia y plataforma de supervisión. Los rangos y las interfaces particulares se definen con el modelo seleccionado.
Todos los sensores y módulos WI son compatibles con WI-MG-STD. Sensor / I/O → enlace inalámbrico → WI-MG-STD → RS-485 / Modbus RTU → PLC, RTU o cloudLOGGER SCADA. El gateway proporciona la interfaz Modbus de la familia.
Sí. La vista previa y el PDF se construyen en tu navegador con los mismos datos técnicos de esta página. El PDF incluye imagen, especificaciones, plano dimensional, integración y datos de contacto.
Diseñado para cumplir Clase I, División 2. Esta declaración de diseño no equivale a certificación de terceros; la selección de área clasificada se valida con marcado, documentación y condiciones de instalación de la unidad.
