测量与配置
| 测量变量 | 差压 |
|---|---|
| 可选差压量程 | 0…0.2 至 0…35 bar |
| 资料所列静压 | <200 bar；须核实所选配置限制 |
| 精度选项 | 0.5 / 0.25 / 0.1% FS，按配置 |
| 过程连接 | G¼ / G½ / ¼” NPT / ½” NPT / PT¼ |
| 流量应用 | 需一次元件、流体工况及流量计算 |
具有参考资料的型号

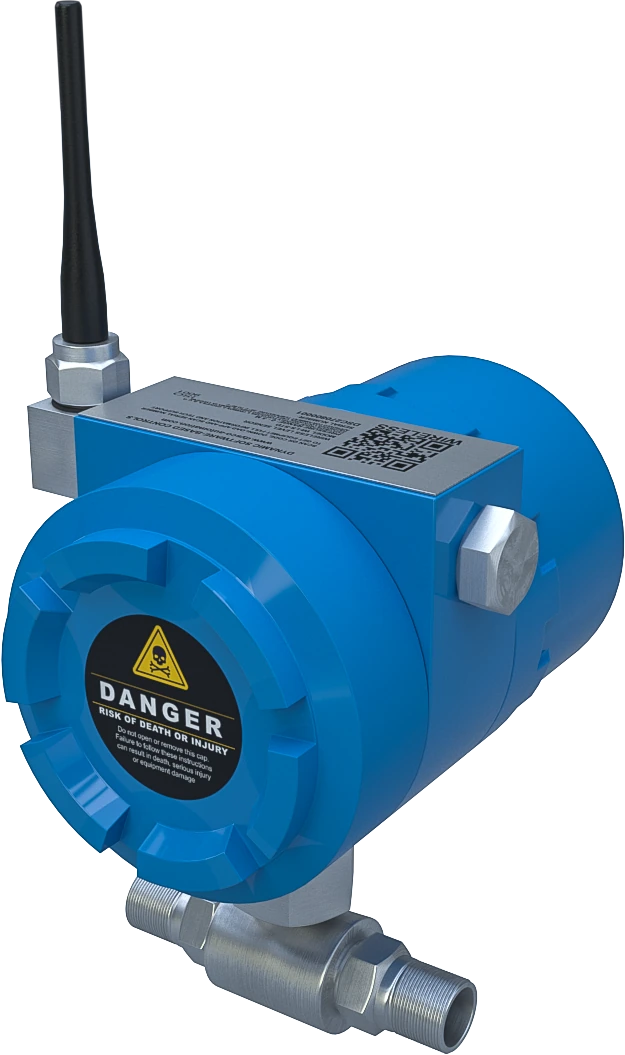

无线差压变送器
WI-DPS-STD
WIRELESS DIFFERENTIAL PRESSURE SENSOR · STANDARD
差压传感器，可选 0…0.2 至 0…35 bar 量程，静压按选型小于 200 bar。精度 0.5 / 0.25 / 0.1% FS、LCD、最高 5 km 无线距离，每 3–5 分钟发送数据时最长 12 个月电池续航；经 WI-MG-STD 接入 Modbus；流量应用需一次元件及计算。
WI 系列：LCD、最高 5 km 无线距离及经 WI-MG-STD 的 Modbus。传感器及模块每 3–5 分钟发送数据时最长续航 12 个月；网关外部供电。
资料依据: DYSCO / 配置技术资料 · 网页版本 2026-10 · R3
技术规格
WI 系列：LCD、最高 5 km 无线距离及经 WI-MG-STD 的 Modbus。传感器及模块每 3–5 分钟发送数据时最长续航 12 个月；网关外部供电。
无线与通信
| 射频频率 | 430 MHz / 470 MHz，按型号选择 |
|---|---|
| 可选通信 | WSN；配备蜂窝模块的型号可使用 GPRS |
| 采集与发送配置 | 可配置；续航参考为每 3–5 分钟发送数据 |
| 发射功率 | 可调 20 dBm，按配置 |
供电、材料与安装
| 供电 | 按型号选 3.6 V 电池或 12/24 VDC |
|---|---|
| 工作温度 | −20 … +80 °C |
| 接液材料 | 不锈钢；需核实介质兼容性 |
| 外壳 | 铝合金 / IP67，按配置 |
WI 系列共同规格
| 系列兼容性 | 全部 WI 设备兼容 WI-MG-STD 网关 |
|---|---|
| Modbus 接口 | 经 WI-MG-STD 提供 RS-485 / Modbus RTU；非传感器直接 Modbus 输出 |
| 无线覆盖 | 视距及链路条件适合时最高 5 km |
| 设计目标 | 设计目标符合 Class I, Division 2；核实设备标志及安装条件 |
| 本地显示 | LCD |
| 电池续航 | 每 3–5 分钟发送数据时最长 12 个月，取决于电池和使用条件 |
| 续航条件 | 续航参考条件为每 3–5 分钟发送数据；内部采样另行配置 |
工程说明
H/L 为高低压端；需确认一次元件、静压及项目的均压和隔离规程。
所列数值为产品系列选项，不能视为同一设备同时具备；订货时确认量程、连接、材料、供电及无线配置。
频段及无线使用应符合设备型号和安装地点法规。
尺寸与安装
正面 83 mm；含无线组件宽 115 mm；深 112 mm；Ø84 / Ø76 mm。 表头本体高 90 mm；图示连接块宽 80 mm，接口间距及螺纹按配置。
H/L 为高低压端；需确认一次元件、静压及项目的均压和隔离规程。
CLOUDLOGGER SCADA 集成
全部 WI 传感器及模块兼容 WI-MG-STD。传感器 / I/O → 无线链路 → WI-MG-STD → RS-485 / Modbus RTU → PLC、RTU 或 cloudLOGGER SCADA。系列 Modbus 接口由网关提供。
cloudLOGGER SCADA ↗工业仪表服务 ↗通信与技术参考
Modbus RTU 实现在网关串行接口；无线频率及使用须符合安装国要求。若需 MQTT，应在集成层实现，不视为传感器原生协议。
设计目标符合 Class I, Division 2。设计声明不等同第三方认证；危险区域选型须核对设备标志、资料及安装条件。
ISO/IEC 20922 ↗Modbus ↗IECEx ↗技术常见问题
哪些技术信息适用于该设备？
页面区分具体型号资料与平台通用参考。所选型号的性能应根据配置及当前有效文件确认。
如何理解图纸中的尺寸？
正面 83 mm；含无线组件宽 115 mm；深 112 mm；Ø84 / Ø76 mm。 表头本体高 90 mm；图示连接块宽 80 mm，接口间距及螺纹按配置。 H/L 为高低压端；需确认一次元件、静压及项目的均压和隔离规程。
选型前需确认哪些信息？
请提供变量或信号、运行条件、连接、供电、授权频段、距离及监控平台。具体量程和接口按所选设备确定。
如何与 cloudLOGGER SCADA 集成？
全部 WI 传感器及模块兼容 WI-MG-STD。传感器 / I/O → 无线链路 → WI-MG-STD → RS-485 / Modbus RTU → PLC、RTU 或 cloudLOGGER SCADA。系列 Modbus 接口由网关提供。
能否从本页生成技术数据表？

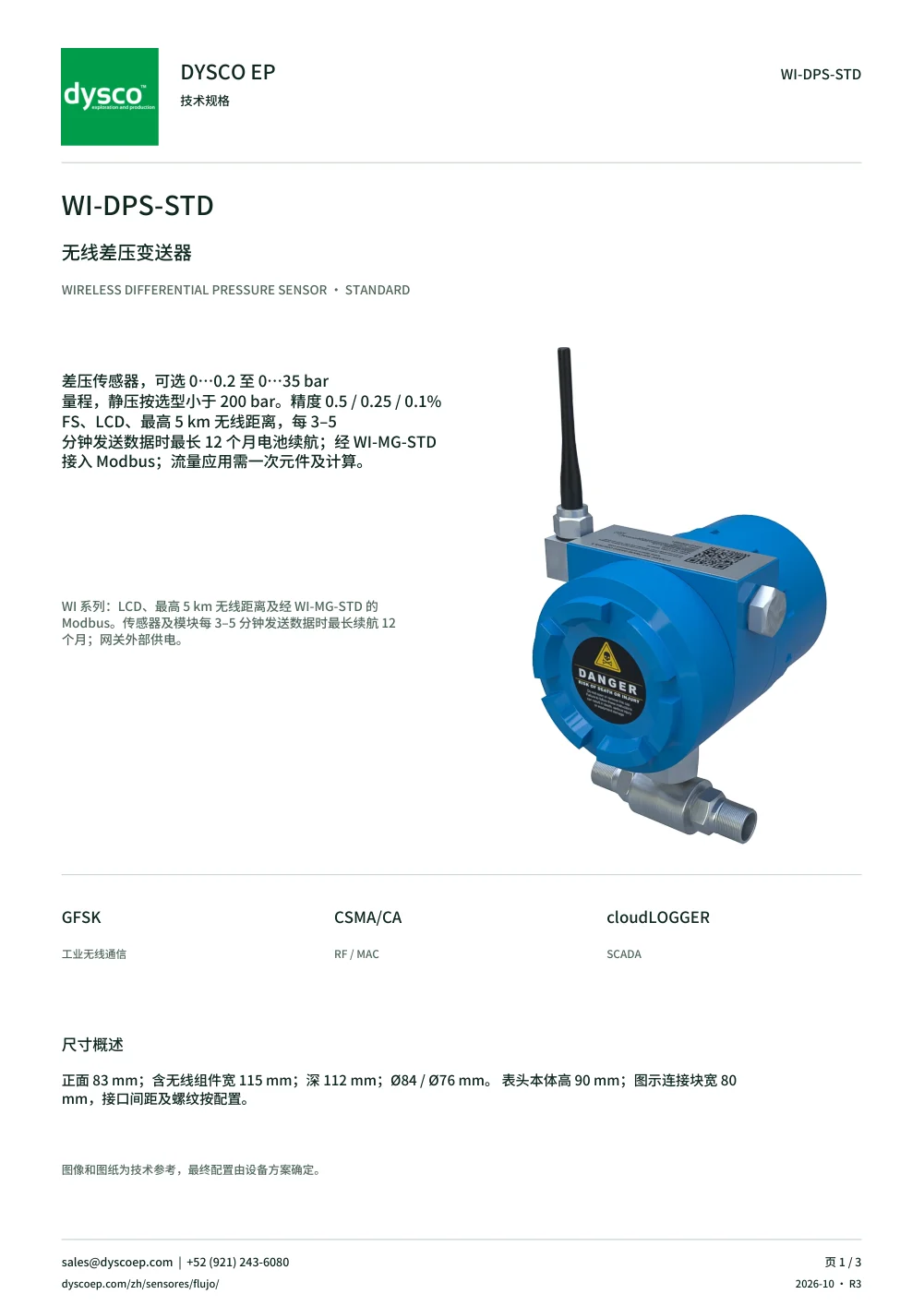

可以。预览和 PDF 在浏览器中使用与本页相同的技术数据生成，包括图像、规格、尺寸图、集成及联系方式。
危险区域安装前需核查什么？
设计目标符合 Class I, Division 2。设计声明不等同第三方认证；危险区域选型须核对设备标志、资料及安装条件。
