Selección de señales
| Tipos y canales I/O | Por confirmar con ficha del módulo; sin valores asumidos |
|---|---|
| Alimentación | Por confirmar para la unidad seleccionada |
| Red e integración | Verificar compatibilidad con gateway y configuración de la red del proyecto |
FAMILIA / BASE COMÚN DE PLATAFORMA
Módulo inalámbrico de entradas y salidas
WI-IO-STD
WIRELESS INPUT/OUTPUT MODULE · STANDARD
Módulo inalámbrico de entradas y salidas con LCD, enlace de hasta 5 km y batería de hasta 12 meses con envío cada 3–5 minutos. Compatible con WI-MG-STD para integración Modbus. Entrada inferior para conduit o conexión liquidtight; tipos de señal y canales según configuración.
Familia WI: LCD, radio de hasta 5 km y Modbus mediante WI-MG-STD. Autonomía de sensores/módulos de hasta 12 meses con envío cada 3–5 minutos; gateway con alimentación externa.
Base documental: DYSCO / documentación técnica de la configuración · Revisión web 2026-10 · R3
ESPECIFICACIONES
Familia WI: LCD, radio de hasta 5 km y Modbus mediante WI-MG-STD. Autonomía de sensores/módulos de hasta 12 meses con envío cada 3–5 minutos; gateway con alimentación externa.
Características comunes de la familia WI
| Compatibilidad de familia | Todos los equipos WI son compatibles con el gateway WI-MG-STD |
|---|---|
| Interfaz Modbus | RS-485 / Modbus RTU mediante gateway WI-MG-STD; no es salida Modbus directa del sensor |
| Cobertura inalámbrica | Hasta 5 km con línea de vista y condiciones de enlace adecuadas |
| Criterio de diseño | Diseñado para cumplir Clase I, División 2; verificar marcado de la unidad y condiciones de instalación |
| Indicación local | LCD |
| Autonomía de batería | Hasta 12 meses con envío de datos cada 3–5 minutos, según batería y condiciones de uso |
| Condición de autonomía | Referencia de autonomía: envío de datos cada 3–5 minutos. El muestreo interno se configura por separado |
NOTAS DE INGENIERÍA
Tipos de señal, número de canales y rosca de entrada eléctrica se definen con la configuración solicitada.
La banda y el uso del radio deben corresponder a la variante y a la regulación del lugar de instalación.
DIMENSIONES Y MONTAJE
Cabezal común: frente 83 mm, ancho con radio 115 mm, profundidad 112 mm, cuerpo 90 mm y Ø84 / Ø76 mm. Entrada eléctrica inferior para conduit / liquidtight; sin conexión ni elemento sensor de presión.
Tipos de señal, número de canales y rosca de entrada eléctrica se definen con la configuración solicitada.
INTEGRACIÓN CON CLOUDLOGGER SCADA
Todos los sensores y módulos WI son compatibles con WI-MG-STD. Sensor / I/O → enlace inalámbrico → WI-MG-STD → RS-485 / Modbus RTU → PLC, RTU o cloudLOGGER SCADA. El gateway proporciona la interfaz Modbus de la familia.
cloudLOGGER SCADA ↗Instrumentación industrial ↗COMUNICACIONES Y REFERENCIAS
Modbus RTU se implementa en la interfaz serial del gateway. La configuración de frecuencia y uso del radio se verifica para el país de instalación. La integración MQTT, si se requiere, se resuelve en la capa de integración y no se atribuye al sensor como protocolo nativo.
Diseñado para cumplir Clase I, División 2. Esta declaración de diseño no equivale a certificación de terceros; la selección de área clasificada se valida con marcado, documentación y condiciones de instalación de la unidad.
ISO/IEC 20922 ↗Modbus ↗IECEx ↗PREGUNTAS TÉCNICAS
¿Qué información técnica corresponde a este equipo?
La página distingue los datos de la ficha del modelo de las referencias comunes de plataforma. Las prestaciones de la variante propuesta se confirman con su configuración y documentación vigente.
¿Cómo se interpretan las dimensiones del plano?
Cabezal común: frente 83 mm, ancho con radio 115 mm, profundidad 112 mm, cuerpo 90 mm y Ø84 / Ø76 mm. Entrada eléctrica inferior para conduit / liquidtight; sin conexión ni elemento sensor de presión. Tipos de señal, número de canales y rosca de entrada eléctrica se definen con la configuración solicitada.
¿Qué debo confirmar antes de seleccionar el equipo?
Indica variable o señal, condiciones de operación, conexión, alimentación, banda autorizada, distancia y plataforma de supervisión. Los rangos y las interfaces particulares se definen con el modelo seleccionado.
¿Cómo se integra con cloudLOGGER SCADA?
Todos los sensores y módulos WI son compatibles con WI-MG-STD. Sensor / I/O → enlace inalámbrico → WI-MG-STD → RS-485 / Modbus RTU → PLC, RTU o cloudLOGGER SCADA. El gateway proporciona la interfaz Modbus de la familia.
¿Puedo generar la ficha técnica desde esta página?

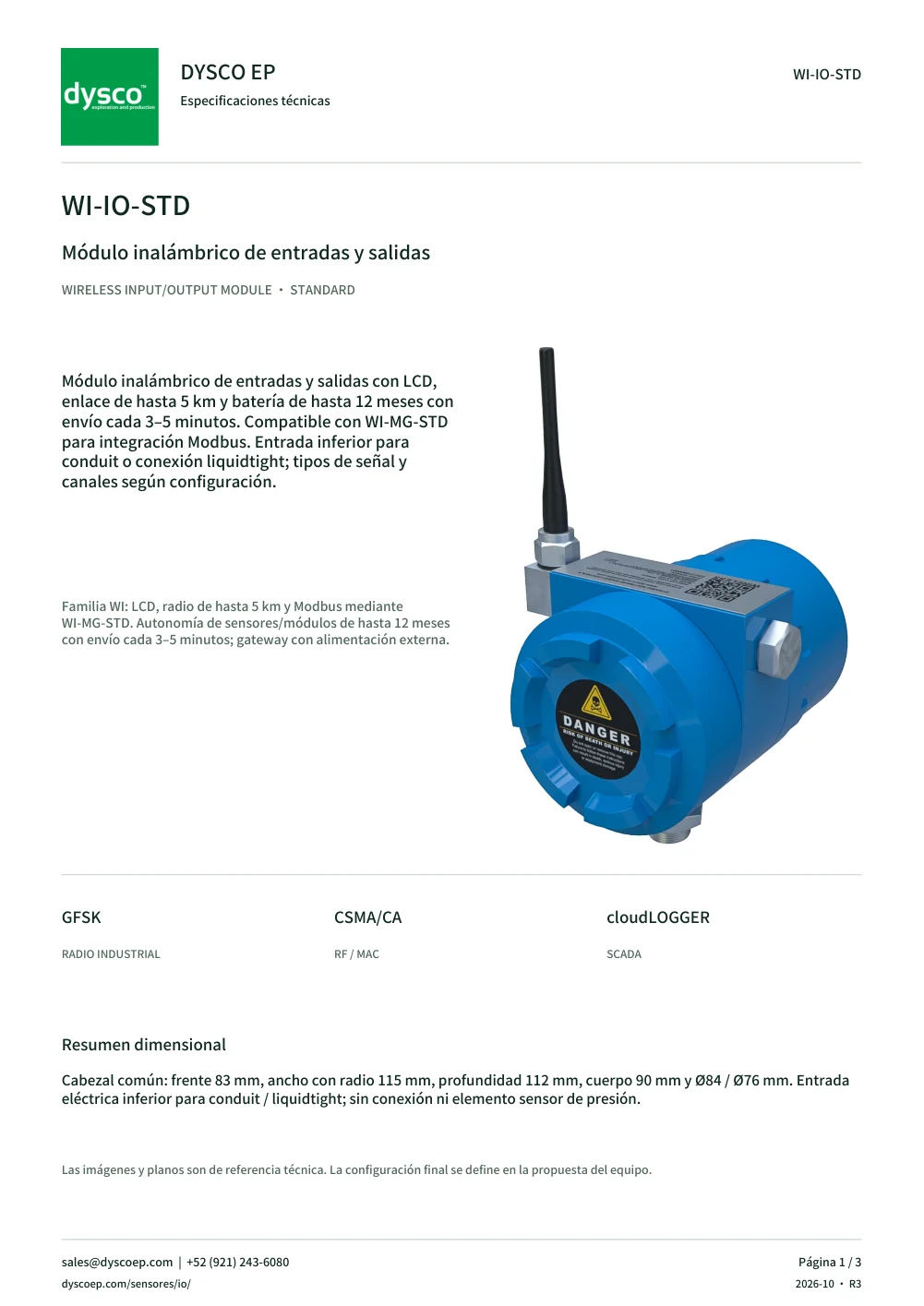

Sí. La vista previa y el PDF se construyen en tu navegador con los mismos datos técnicos de esta página. El PDF incluye imagen, especificaciones, plano dimensional, integración y datos de contacto.
¿Qué debo verificar para instalarlo en un área clasificada?
Diseñado para cumplir Clase I, División 2. Esta declaración de diseño no equivale a certificación de terceros; la selección de área clasificada se valida con marcado, documentación y condiciones de instalación de la unidad.
