Gateway compatible con todos los sensores de la familia WI, enlace inalámbrico de hasta 5 km y salida RS-485 / Modbus RTU. Adquisición de 32 / 64 / 96 nodos según configuración, datos Float32 y alimentación de 10–28 VDC. Módulo de 140 × 80 × 40 mm, sin antena.
Gateway de adquisición y salida Modbus para toda la familia WI; alimentación externa de 10–28 VDC.
Base documental: DYSCO / documentación técnica de la configuración · Revisión web 2026-10 · R3
ESPECIFICACIONES
Gateway de adquisición y salida Modbus para toda la familia WI; alimentación externa de 10–28 VDC.
Interfaces y datos Modbus
Interfaz de datos
RS-485
Protocolo
Modbus RTU
Formato serial
8N1
Baud rate documentado
115,200 bit/s de fábrica; 19,200 bit/s configurable
Capacidad por variante
32 / 64 / 96 sensores
Formato de datos
Float IEEE 754 de 32 bits; 2 registros por parámetro; orden de bytes 1234
Datos por sensor
2 parámetros / 4 registros / 8 bytes
Lectura y configuración
Función 03: lectura. Función 06: escritura de un registro
Inicio de mapa CH0
0x0009…0x000C; CHn comienza en 9 + 4n (dirección de protocolo)
Radio y comunicaciones
Red
WSN
Frecuencia RF
430–434.79 MHz
Puntos de frecuencia
8 seleccionables, según configuración
Antena
Interna / externa según variante
Alimentación, materiales y montaje
Alimentación
10–28 VDC
Temperatura de operación
−20 … +80 °C
Montaje
Riel DIN de 35 mm
Dimensiones sin antena
140 × 80 × 40 mm (alto × ancho × profundidad)
Características comunes de la familia WI
Compatibilidad de familia
Todos los equipos WI son compatibles con el gateway WI-MG-STD
Interfaz Modbus
RS-485 / Modbus RTU
Cobertura inalámbrica
Hasta 5 km con línea de vista y condiciones de enlace adecuadas
Criterio de diseño
Diseñado para cumplir Clase I, División 2; verificar marcado de la unidad y condiciones de instalación
NOTAS DE INGENIERÍA
Verificar el mapa y offset del controlador antes de integrar. CH0 inicia en dirección de protocolo 9; algunos drivers muestran 10 por direccionamiento desde 1.
En modo diagnóstico, el primer parámetro cambia a intensidad de señal. Volver a modo normal antes de usarlo como variable de proceso.
La banda y el uso del radio deben corresponder a la variante y a la regulación del lugar de instalación.
DIMENSIONES Y MONTAJE
140 × 80 × 40 mm (alto × ancho × profundidad), sin antena, conforme al plano WI-MG-STD.
Verificar el mapa y offset del controlador antes de integrar. CH0 inicia en dirección de protocolo 9; algunos drivers muestran 10 por direccionamiento desde 1.
INTEGRACIÓN CON CLOUDLOGGER SCADA
Todos los sensores y módulos WI son compatibles con WI-MG-STD. Sensor / I/O → enlace inalámbrico → WI-MG-STD → RS-485 / Modbus RTU → PLC, RTU o cloudLOGGER SCADA. El gateway proporciona la interfaz Modbus de la familia.
Modbus RTU se implementa en la interfaz serial del gateway. La configuración de frecuencia y uso del radio se verifica para el país de instalación. La integración MQTT, si se requiere, se resuelve en la capa de integración y no se atribuye al sensor como protocolo nativo.
Diseñado para cumplir Clase I, División 2. Esta declaración de diseño no equivale a certificación de terceros; la selección de área clasificada se valida con marcado, documentación y condiciones de instalación de la unidad.
¿Qué información técnica corresponde a este equipo?+
La página distingue los datos de la ficha del modelo de las referencias comunes de plataforma. Las prestaciones de la variante propuesta se confirman con su configuración y documentación vigente.
¿Cómo se interpretan las dimensiones del plano?+
140 × 80 × 40 mm (alto × ancho × profundidad), sin antena, conforme al plano WI-MG-STD. Verificar el mapa y offset del controlador antes de integrar. CH0 inicia en dirección de protocolo 9; algunos drivers muestran 10 por direccionamiento desde 1.
¿Qué debo confirmar antes de seleccionar el equipo?+
Indica variable o señal, condiciones de operación, conexión, alimentación, banda autorizada, distancia y plataforma de supervisión. Los rangos y las interfaces particulares se definen con el modelo seleccionado.
¿Cómo se integra con cloudLOGGER SCADA?+
Todos los sensores y módulos WI son compatibles con WI-MG-STD. Sensor / I/O → enlace inalámbrico → WI-MG-STD → RS-485 / Modbus RTU → PLC, RTU o cloudLOGGER SCADA. El gateway proporciona la interfaz Modbus de la familia.
¿Puedo generar la ficha técnica desde esta página?+

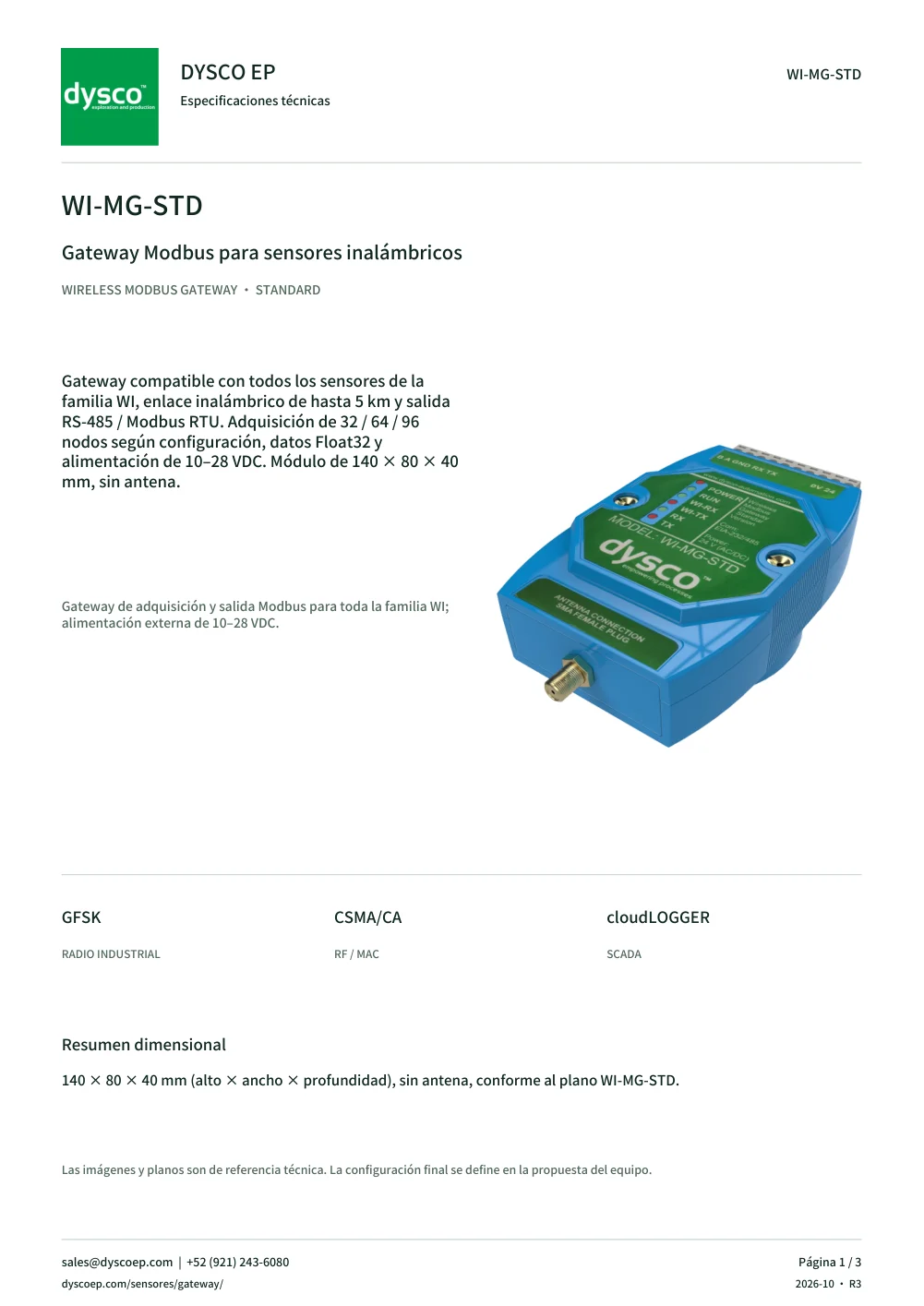

Sí. La vista previa y el PDF se construyen en tu navegador con los mismos datos técnicos de esta página. El PDF incluye imagen, especificaciones, plano dimensional, integración y datos de contacto.
¿Qué debo verificar para instalarlo en un área clasificada?+
Diseñado para cumplir Clase I, División 2. Esta declaración de diseño no equivale a certificación de terceros; la selección de área clasificada se valida con marcado, documentación y condiciones de instalación de la unidad.
