MODELO CON FICHA DE REFERENCIA
Transmisor inalámbrico de presión diferencial
WIRELESS DIFFERENTIAL PRESSURE SENSOR · STANDARD
Sensor de presión diferencial con rangos de 0…0.2 a 0…35 bar y presión estática <200 bar según selección. Exactitud de 0.5 / 0.25 / 0.1 % FS, LCD, radio de hasta 5 km y batería de hasta 12 meses con envío cada 3–5 minutos. Modbus mediante WI-MG-STD; para caudal requiere elemento primario y cálculo.
Base documental: DYSCO / documentación técnica de la configuración · Revisión web 2026-10 · R3
Familia WI: LCD, radio de hasta 5 km y Modbus mediante WI-MG-STD. Autonomía de sensores/módulos de hasta 12 meses con envío cada 3–5 minutos; gateway con alimentación externa.
| Variable medida | Presión diferencial |
|---|---|
| Rangos diferenciales seleccionables | 0…0.2 hasta 0…35 bar |
| Presión estática indicada | <200 bar; verificar límite de la configuración seleccionada |
| Opciones de exactitud | 0.5 / 0.25 / 0.1 % FS, según configuración |
| Conexiones de proceso | G¼ / G½ / ¼” NPT / ½” NPT / PT¼ |
| Aplicación de flujo | Requiere elemento primario, condiciones del fluido y cálculo de caudal |
| Frecuencia RF | 430 MHz / 470 MHz, según variante |
|---|---|
| Comunicaciones disponibles | WSN; GPRS en variante equipada para red celular |
| Perfil de adquisición y envío | Configurable; referencia de autonomía con envío de datos cada 3–5 minutos |
| Potencia de transmisión | 20 dBm ajustable, según configuración |
| Alimentación | Batería de 3.6 V o 12/24 VDC según variante |
|---|---|
| Temperatura de operación | −20 … +80 °C |
| Partes mojadas | Acero inoxidable; verificar compatibilidad con el fluido |
| Envolvente | Aluminio / IP67 según configuración |
| Compatibilidad de familia | Todos los equipos WI son compatibles con el gateway WI-MG-STD |
|---|---|
| Interfaz Modbus | RS-485 / Modbus RTU mediante gateway WI-MG-STD; no es salida Modbus directa del sensor |
| Cobertura inalámbrica | Hasta 5 km con línea de vista y condiciones de enlace adecuadas |
| Criterio de diseño | Diseñado para cumplir Clase I, División 2; verificar marcado de la unidad y condiciones de instalación |
| Indicación local | LCD |
| Autonomía de batería | Hasta 12 meses con envío de datos cada 3–5 minutos, según batería y condiciones de uso |
| Condición de autonomía | Referencia de autonomía: envío de datos cada 3–5 minutos. El muestreo interno se configura por separado |
Las tomas H/L corresponden a alta/baja presión. Confirmar el elemento primario, la presión estática y los procedimientos de igualación y aislamiento del proyecto.
Las cifras describen opciones de familia, no todas disponibles simultáneamente. Confirmar rango, conexión, materiales, alimentación y radio de la unidad solicitada.
La banda y el uso del radio deben corresponder a la variante y a la regulación del lugar de instalación.
Frente 83 mm; ancho con radio 115 mm; profundidad 112 mm; Ø84 / Ø76 mm. Cuerpo de cabezal 90 mm; bloque de conexiones 80 mm según plano, separación y roscas según configuración.
Las tomas H/L corresponden a alta/baja presión. Confirmar el elemento primario, la presión estática y los procedimientos de igualación y aislamiento del proyecto.
Todos los sensores y módulos WI son compatibles con WI-MG-STD. Sensor / I/O → enlace inalámbrico → WI-MG-STD → RS-485 / Modbus RTU → PLC, RTU o cloudLOGGER SCADA. El gateway proporciona la interfaz Modbus de la familia.
cloudLOGGER SCADA ↗Instrumentación industrial ↗Modbus RTU se implementa en la interfaz serial del gateway. La configuración de frecuencia y uso del radio se verifica para el país de instalación. La integración MQTT, si se requiere, se resuelve en la capa de integración y no se atribuye al sensor como protocolo nativo.
Diseñado para cumplir Clase I, División 2. Esta declaración de diseño no equivale a certificación de terceros; la selección de área clasificada se valida con marcado, documentación y condiciones de instalación de la unidad.
ISO/IEC 20922 ↗Modbus ↗IECEx ↗La página distingue los datos de la ficha del modelo de las referencias comunes de plataforma. Las prestaciones de la variante propuesta se confirman con su configuración y documentación vigente.
Frente 83 mm; ancho con radio 115 mm; profundidad 112 mm; Ø84 / Ø76 mm. Cuerpo de cabezal 90 mm; bloque de conexiones 80 mm según plano, separación y roscas según configuración. Las tomas H/L corresponden a alta/baja presión. Confirmar el elemento primario, la presión estática y los procedimientos de igualación y aislamiento del proyecto.
Indica variable o señal, condiciones de operación, conexión, alimentación, banda autorizada, distancia y plataforma de supervisión. Los rangos y las interfaces particulares se definen con el modelo seleccionado.
Todos los sensores y módulos WI son compatibles con WI-MG-STD. Sensor / I/O → enlace inalámbrico → WI-MG-STD → RS-485 / Modbus RTU → PLC, RTU o cloudLOGGER SCADA. El gateway proporciona la interfaz Modbus de la familia.

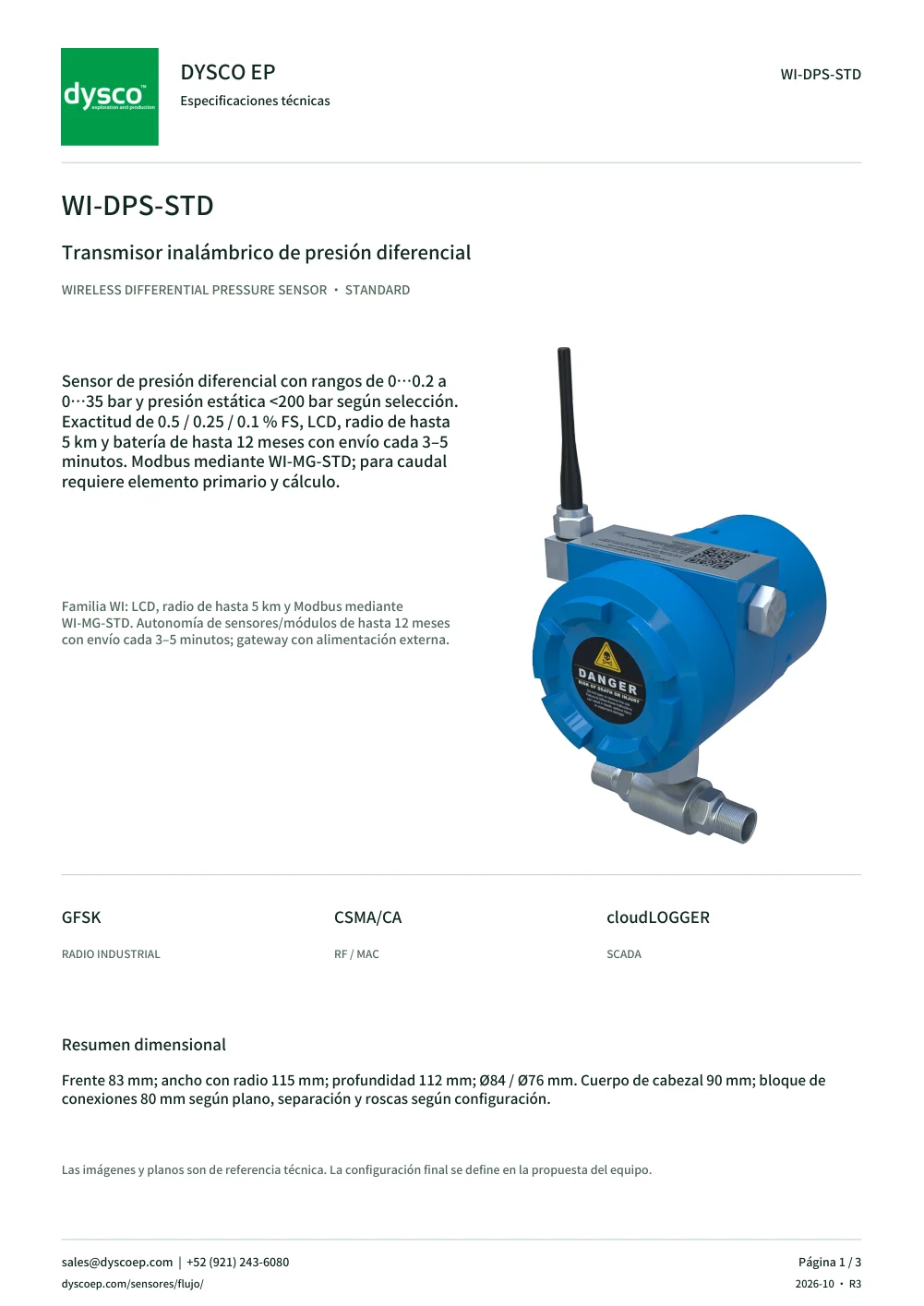

Sí. La vista previa y el PDF se construyen en tu navegador con los mismos datos técnicos de esta página. El PDF incluye imagen, especificaciones, plano dimensional, integración y datos de contacto.
Diseñado para cumplir Clase I, División 2. Esta declaración de diseño no equivale a certificación de terceros; la selección de área clasificada se valida con marcado, documentación y condiciones de instalación de la unidad.
