具有参考资料的型号
蜂窝网络 IoT 控制器
27x
DIIOT-27x · DYSCO INDUSTRIAL INTERNET OF THINGS
通过蜂窝网络采集和传输现场数据。27x 集成 4 路数字输入、2 路继电器输出、4 路模拟输入及 2 路 PT100 输入，并提供 RS232 和 RS485 Modbus RTU 以连接现场设备。
蜂窝频段、运营商、SIM 卡及接收系统兼容性须在供货时确认。−200 至 +800 °C 为 PT100 测量范围，并非设备外壳的工作环境温度。
技术规格
型号 DIIOT-27x · 蜂窝网络版本。网络及服务选择取决于现场运营商覆盖和可用性。
| 蜂窝网络通信 | |
|---|---|
| 网络 | 4G LTE / 3G / 2G |
| 天线接口 | 1 × SMA 母头，50 Ω |
| SIM 卡 | 1 × Micro SIM（3FF） |
| 通信模式 | TCP / UDP / MQTT / SMS |
| 输入与输出 | |
| 数字输入 | 4 路光耦隔离 DI，3–24 VDC；支持脉冲计数 |
| 数字输出 | 2 路 SPDT 继电器；触点额定 3 A，最高 30 VDC 或 250 VAC |
| 电流输入 | 2 路 4–20 mA |
| 电压输入 | 2 路 0–10 V |
| 模拟量分辨率 | 12 位 |
| RTD 输入 | 2 路 PT100；两线或三线连接 |
| RTD 分辨率 | 12 位 |
| PT100 测量范围 | −200 至 +800 °C |
| 接口与功能 | |
| RS232 | 1 路；透明传输 |
| RS485 | 1 路；Modbus RTU |
| 串行速率 | 1,200–115,200 bps |
| 配置接口 | 1 × USB Type-C |
| 信号连接 | 3.5 mm 接线端子 |
| LED 指示灯 | 1 × System + 1 × ACT |
| 内置功能 | 看门狗、定时器、本地触发条件与动作 |
| 供电与安装 | |
| 供电 | 5–24 VDC；3.5 mm 接线端子 |
| 外壳 | 黑色金属 |
| 防护等级 | IP30；室内应用 |
| 工作环境温度 | −20 至 +60 °C |
| 相对湿度 | 25 °C 时为 0–95%，无冷凝 |
| 尺寸 | 93 × 70 × 22 mm |
| 安装方式 | 桌面、墙面或 DIN 导轨 |
工程说明
蜂窝频段、运营商、SIM 卡及接收系统兼容性须在供货时确认。−200 至 +800 °C 为 PT100 测量范围，并非设备外壳的工作环境温度。
尺寸与安装

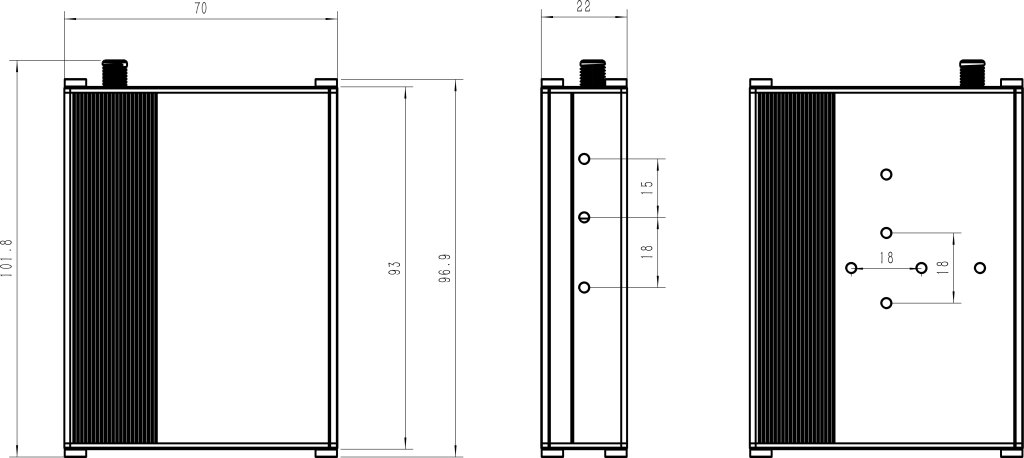

机身：93 × 70 × 22 mm。含安装部位高度：96.9 mm；至连接器高度：101.8 mm。背面安装孔间距：18 × 18 mm。图纸尺寸单位为毫米。
93 × 70 × 22 mm。黑色金属 IP30 外壳，适用于室内应用。支持桌面、墙面或 DIN 导轨安装。供电 5–24 VDC；工作环境温度为 −20 至 +60 °C。
集成与通信
通过 RS485 Modbus RTU、RS232 及现场信号采集数据，再经蜂窝网络使用 MQTT、TCP、UDP 或 SMS 与监控平台连接，具体取决于配置。与 cloudLOGGER SCADA 的集成按应用需求确定。
cloudLOGGER SCADA ↗返回产品目录 ↗选型信息
请确认蜂窝版本、当地频段、运营商、SIM 卡及数据接入。RS485 支持 Modbus RTU；串口参数须与所连接设备一致。
蜂窝频段、运营商、SIM 卡及接收系统兼容性须在供货时确认。−200 至 +800 °C 为 PT100 测量范围，并非设备外壳的工作环境温度。
技术常见问题
27x 的完整型号是什么？
设备名称为 27x，完整型号为 DIIOT-27x。本页介绍用于信号采集和数据传输的蜂窝网络版本。
支持哪些网络和协议？
蜂窝网络版本支持 4G LTE、3G 和 2G，具体取决于运营商覆盖和可用性。提供 TCP、UDP、MQTT 和 SMS 模式。RS485 使用 Modbus RTU，RS232 采用透明传输。
可以接入哪些信号？
提供 4 路 3–24 VDC 光耦隔离数字输入并支持脉冲计数、2 路 4–20 mA、2 路 0–10 V 以及 2 路支持两线或三线连接的 PT100 输入，另有 2 路 SPDT 继电器输出。
可以安装在户外吗？
IP30 外壳适用于室内应用。暴露于室外的安装需评估适合现场条件的防护箱及保护措施。
蜂窝网络中断后会怎样？
已配置的触发条件和动作可以在网络中断时于本地运行。远程数据传输需要恢复蜂窝网络连接。
