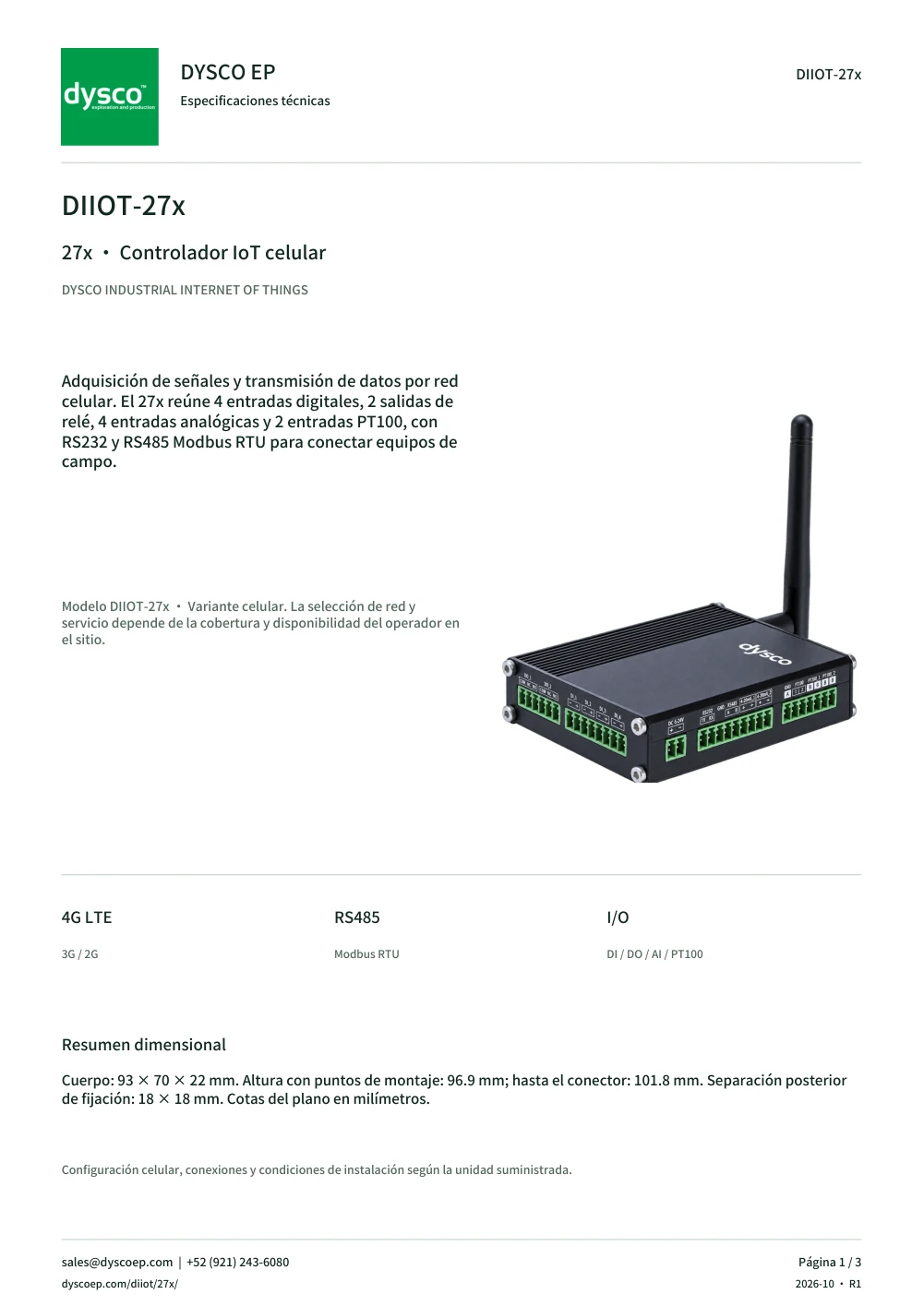

MODELO CON FICHA DE REFERENCIA
Controlador IoT celular
27x
DIIOT-27x · DYSCO INDUSTRIAL INTERNET OF THINGS
Adquisición de señales y transmisión de datos por red celular. El 27x reúne 4 entradas digitales, 2 salidas de relé, 4 entradas analógicas y 2 entradas PT100, con RS232 y RS485 Modbus RTU para conectar equipos de campo.
Las bandas celulares, el operador, la SIM y la compatibilidad del sistema receptor se confirman para el suministro. El rango de −200 a +800 °C corresponde a la medición PT100, no a la temperatura ambiente del gabinete.
ESPECIFICACIONES
Modelo DIIOT-27x · Variante celular. La selección de red y servicio depende de la cobertura y disponibilidad del operador en el sitio.
| Comunicación celular | |
|---|---|
| Red | 4G LTE / 3G / 2G |
| Conector de antena | 1 × SMA hembra, 50 Ω |
| SIM | 1 × Micro SIM (3FF) |
| Modos de comunicación | TCP / UDP / MQTT / SMS |
| Entradas y salidas | |
| Entradas digitales | 4 × DI optoaisladas, 3–24 VDC; conteo de pulsos |
| Salidas digitales | 2 × relé SPDT; contacto 3 A, máximo 30 VDC o 250 VAC |
| Entradas de corriente | 2 × 4–20 mA |
| Entradas de voltaje | 2 × 0–10 V |
| Resolución analógica | 12 bit |
| Entradas RTD | 2 × PT100; conexión de 2 o 3 hilos |
| Resolución RTD | 12 bit |
| Rango de medición PT100 | −200 a +800 °C |
| Puertos y funciones | |
| RS232 | 1 × puerto; modo transparente |
| RS485 | 1 × puerto; Modbus RTU |
| Velocidad serial | 1,200–115,200 bps |
| Configuración | 1 × USB Type-C |
| Conexiones de señales | Borneras de 3.5 mm |
| Indicadores LED | 1 × System + 1 × ACT |
| Funciones integradas | Watchdog, temporizador, condiciones de disparo y acciones locales |
| Alimentación e instalación | |
| Alimentación | 5–24 VDC; bornera de 3.5 mm |
| Gabinete | Metal, color negro |
| Protección | IP30; aplicación en interior |
| Temperatura ambiente de operación | −20 a +60 °C |
| Humedad relativa | 0–95 %, sin condensación, a 25 °C |
| Dimensiones | 93 × 70 × 22 mm |
| Montaje | Escritorio, pared o riel DIN |
NOTAS DE INGENIERÍA
Las bandas celulares, el operador, la SIM y la compatibilidad del sistema receptor se confirman para el suministro. El rango de −200 a +800 °C corresponde a la medición PT100, no a la temperatura ambiente del gabinete.
DIMENSIONES Y MONTAJE
Cuerpo: 93 × 70 × 22 mm. Altura con puntos de montaje: 96.9 mm; hasta el conector: 101.8 mm. Separación posterior de fijación: 18 × 18 mm. Cotas del plano en milímetros.
93 × 70 × 22 mm. Gabinete metálico negro IP30 para aplicaciones en interior. Montaje sobre escritorio, pared o riel DIN. Alimentación de 5–24 VDC; temperatura ambiente de operación de −20 a +60 °C.
INTEGRACIÓN Y COMUNICACIONES
RS485 Modbus RTU, RS232 y señales de campo hacia una plataforma de supervisión mediante la red celular y MQTT, TCP, UDP o SMS, según la configuración. La integración con cloudLOGGER SCADA se define para la aplicación.
cloudLOGGER SCADA ↗VOLVER AL CATÁLOGO ↗DATOS PARA SELECCIÓN
Confirmar variante celular, bandas regionales, operador, tarjeta SIM y acceso de datos. La interfaz RS485 admite Modbus RTU; los parámetros seriales deben coincidir con el equipo conectado.
Las bandas celulares, el operador, la SIM y la compatibilidad del sistema receptor se confirman para el suministro. El rango de −200 a +800 °C corresponde a la medición PT100, no a la temperatura ambiente del gabinete.
PREGUNTAS TÉCNICAS
¿Cuál es el modelo del equipo 27x?
El nombre del equipo es 27x y su modelo completo es DIIOT-27x. Esta ficha presenta la variante celular para adquisición de señales y transmisión de datos.
¿Qué redes y protocolos utiliza?
La variante celular contempla 4G LTE, 3G y 2G, sujetas a cobertura y disponibilidad del operador. Ofrece modos TCP, UDP, MQTT y SMS. El puerto RS485 utiliza Modbus RTU y el RS232 opera en modo transparente.
¿Qué señales puede recibir?
Dispone de 4 entradas digitales optoaisladas de 3–24 VDC con conteo de pulsos, 2 entradas de 4–20 mA, 2 de 0–10 V y 2 entradas PT100 de 2 o 3 hilos. Incluye además 2 salidas de relé SPDT.
¿Puede instalarse a la intemperie?
El gabinete tiene protección IP30 y está destinado a aplicaciones en interior. Una instalación expuesta requiere evaluar un gabinete y condiciones de protección adecuados para el sitio.
¿Qué ocurre si se interrumpe la conexión celular?
Las condiciones de disparo y acciones configuradas pueden operar localmente aunque se interrumpa la red. La transmisión remota de datos requiere restablecer el enlace celular.
